Modèles 3D virtuels accessibles avec BIMx | 16/11/2018
Dans cette vidéo tutorielle, Daniel Gantenbein, membre de la direction, explique tout ce que recèlent les modèles 3D BIMx de l'HMQ .
« BIMx permet de visiter virtuellement des modèles 3D sur tablette ou smartphone, de combiner des plans 2D et des modèles 3D, et d’extraire des volumes et des surfaces aussi bien à partir des plans 2D que du modèle 3D. De plus, il offre d’excellentes possibilités de présentation, par exemple pour des réunions en équipe ou avec le maître d’ouvrage », explique Daniel Gantenbein, membre de la direction d’ HMQ.
Modèles 3D interactifs avec BIMx

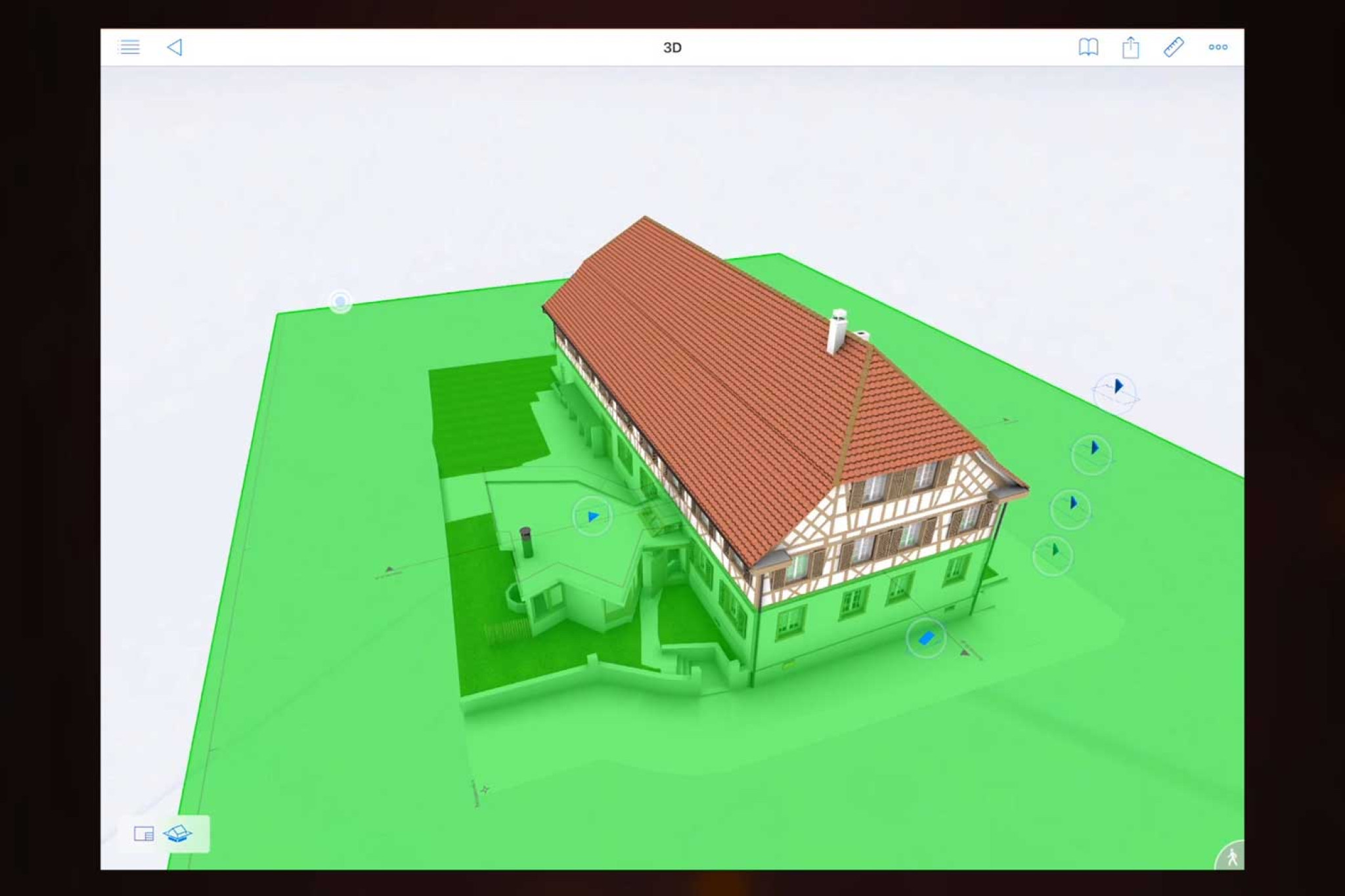

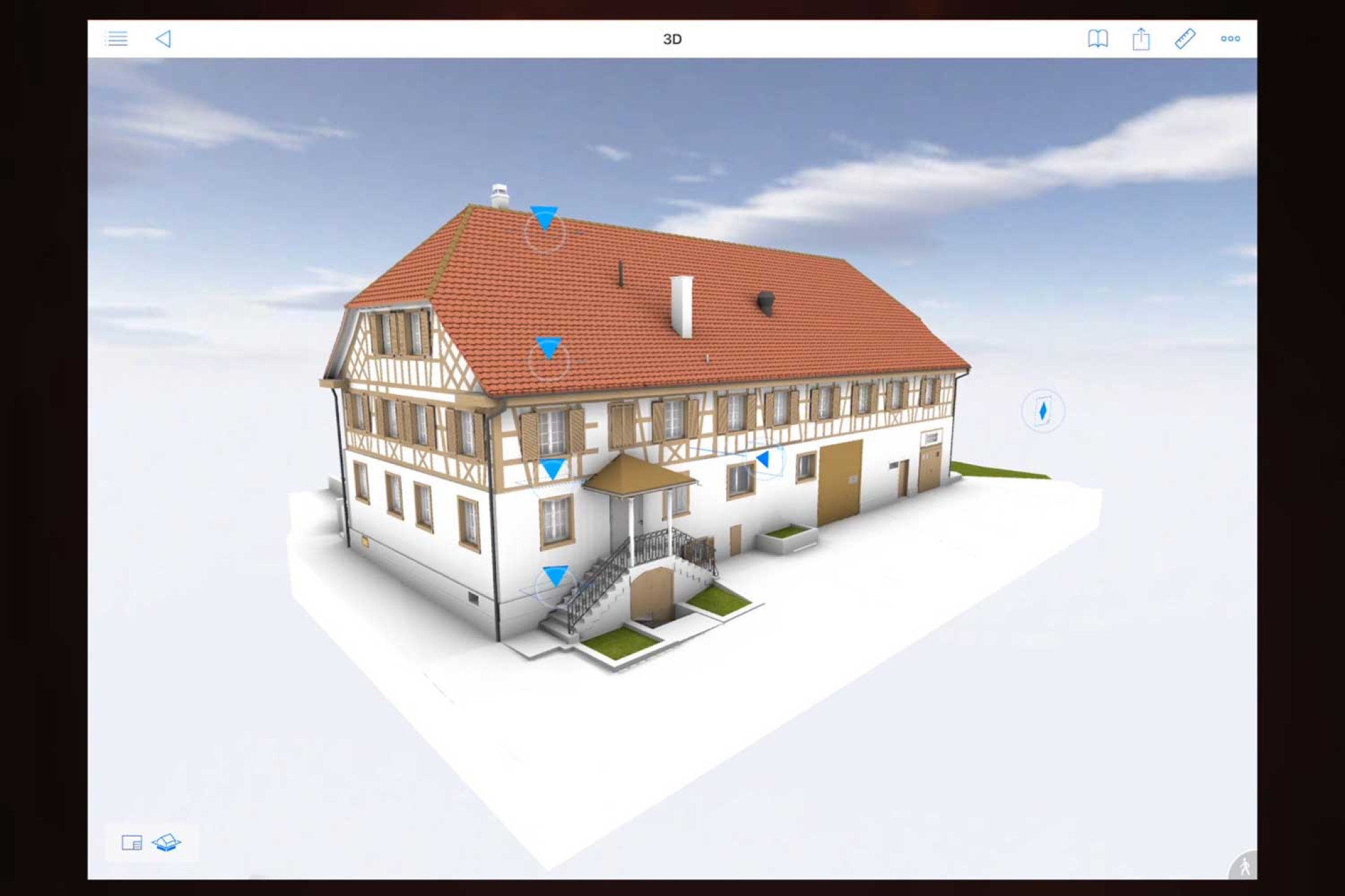

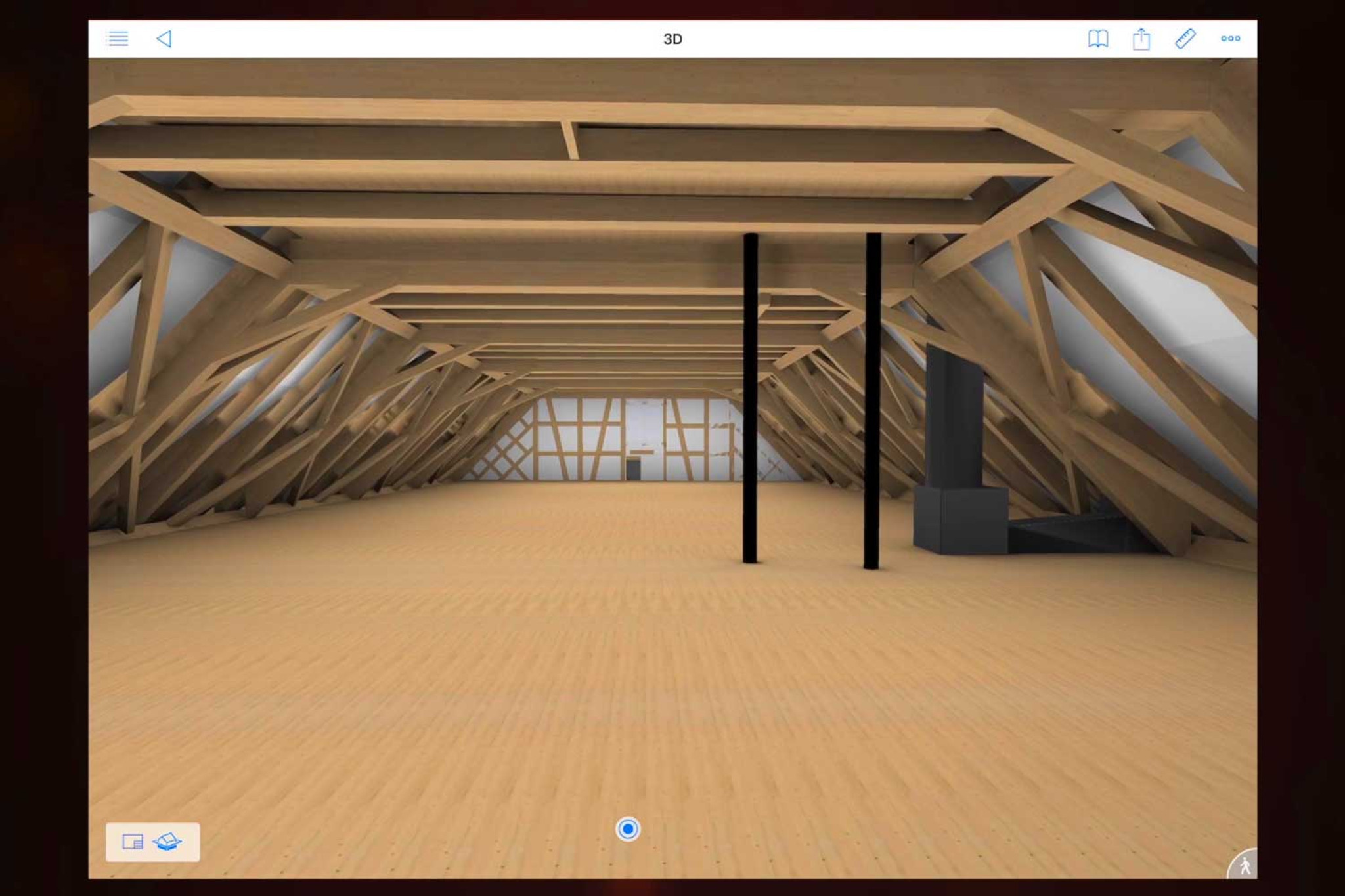

Avec BIMx, les modèles BIM numériques de la HMQ peuvent être enrichis et ainsi être mis en relation encore plus étroitement avec la réalité, l’impression d’espace, la perception de l’espace ainsi que l’environnement du bien immobilier. Le modèle 3D est alors préparé de manière à ce que les bâtiments puissent être entièrement explorés sur des appareils mobiles tels que des tablettes ou des smartphones.

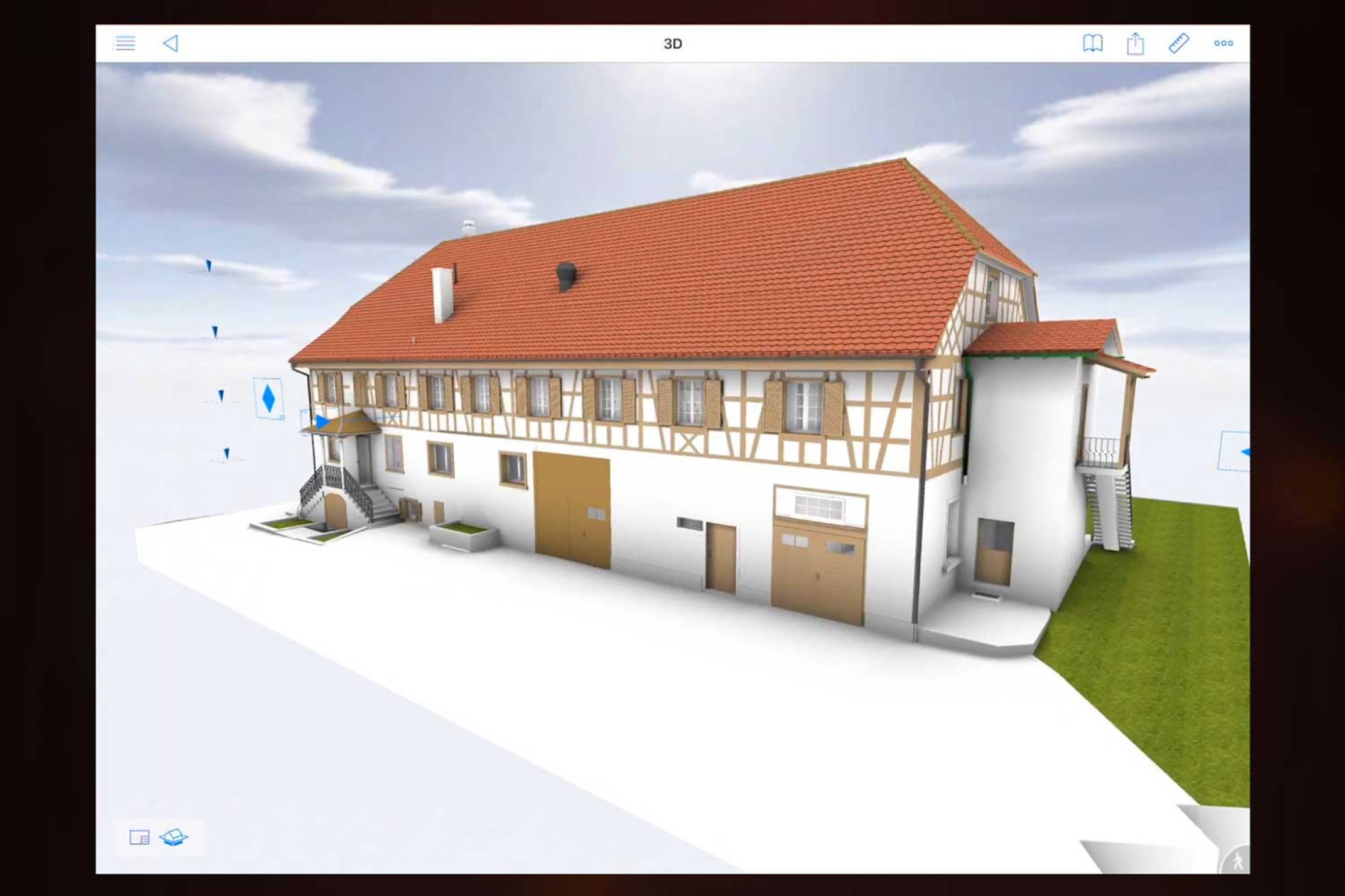

Cette possibilité de visite virtuelle peut être intéressante tant pour le concepteur que pour le maître d'ouvrage. Le modèle BIMx sert par exemple de documentation 3D complète de l'état actuel, sans avoir à se rendre sur place à chaque fois pour se faire une idée. Il peut également être complété par différentes variantes du projet, par exemple à des fins de vente pour le client ou le maître d'ouvrage.
Combinaison d'un modèle 3D avec un plan 2D

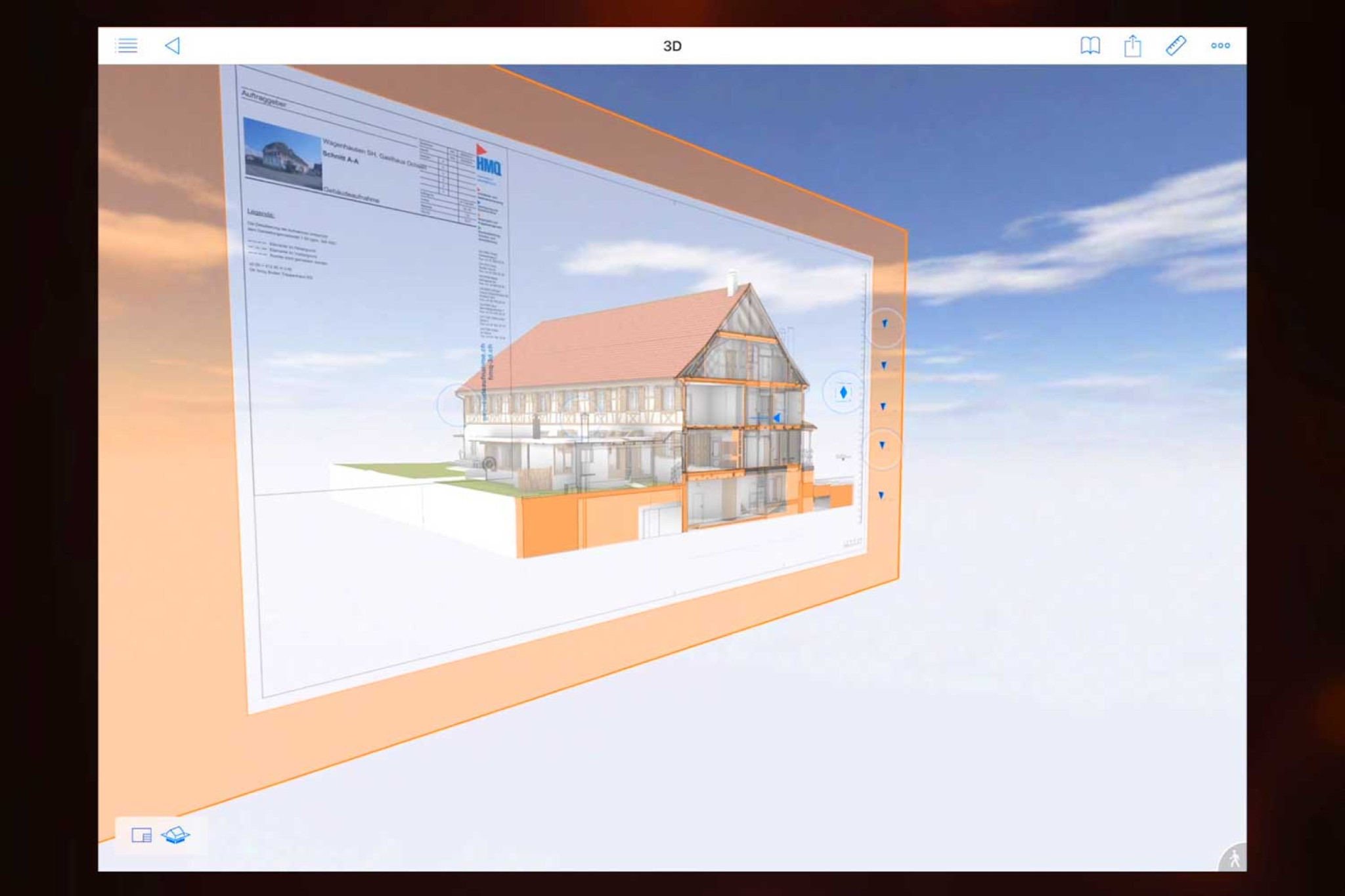

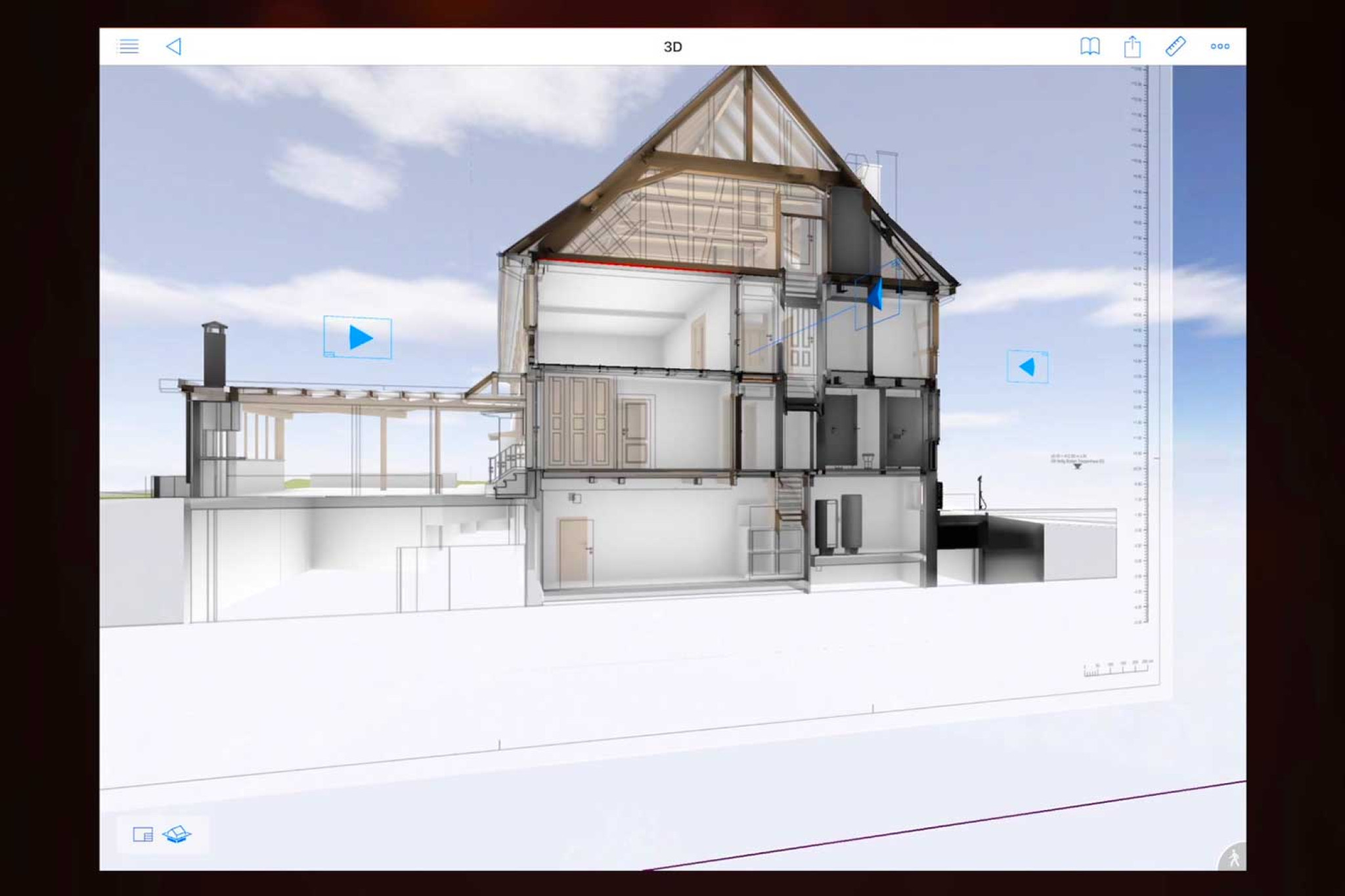

BIMx permet de visualiser les modèles 3D d’ HMQ de manière simple, rapide et intuitive. Outre la 3D, des plans 2D « classiques », générés de manière entièrement automatique à partir du modèle 3D, sont également disponibles.

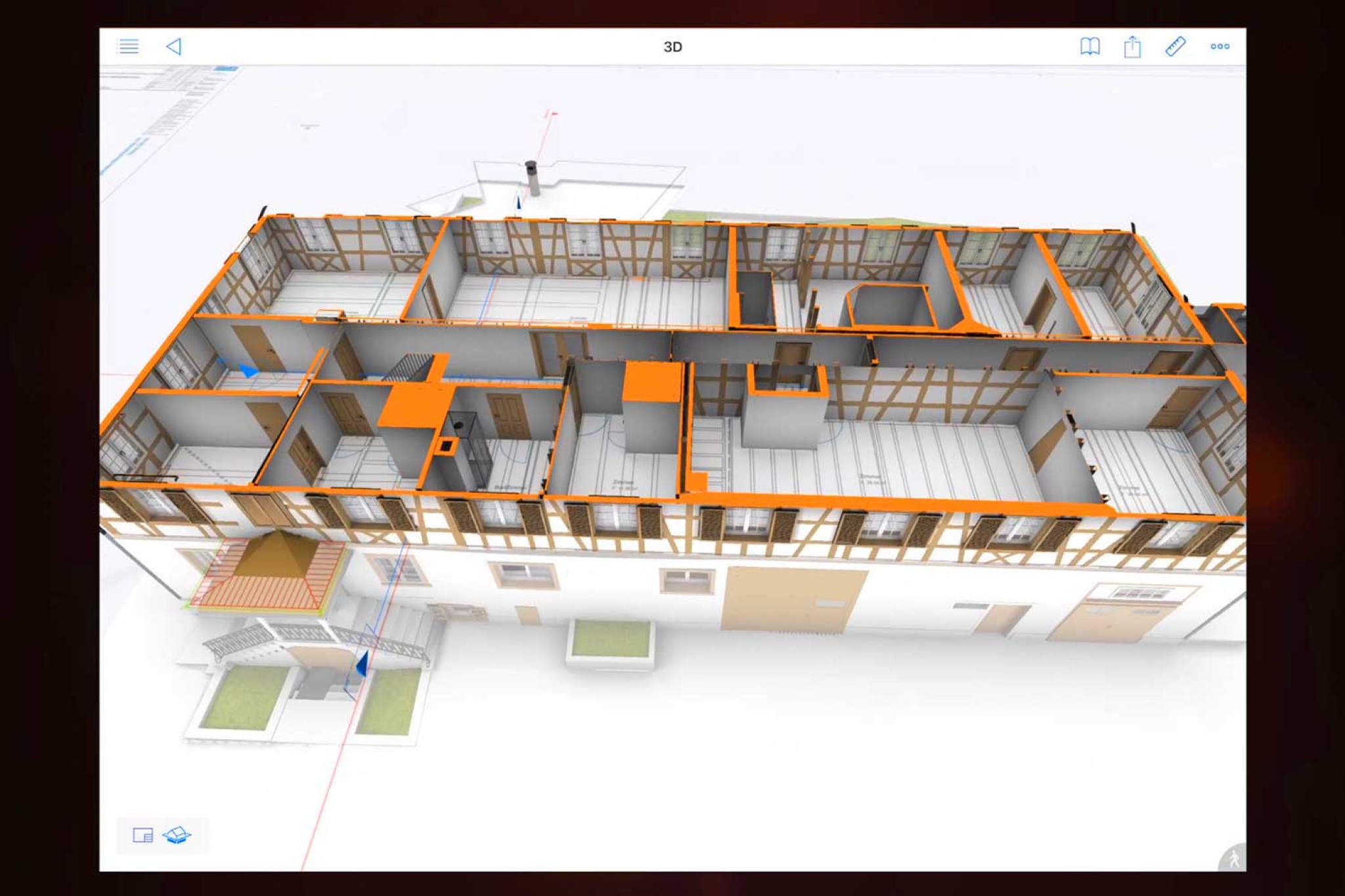

Il faut un peu de pratique pour pouvoir lire et interpréter un plan en 2D. Cela peut s'avérer difficile, en particulier pour les personnes sans connaissances techniques, selon la complexité du plan en 2D. Avec BIMx, le plan en 2D peut être combiné avec le modèle en 3D. Le plan en 2D donne une impression de l'espace qui peut être immédiatement comprise et interprétée, même sans connaissances techniques.
Modèles 3D géométriquement corrects avec des composants 3D « intelligents »

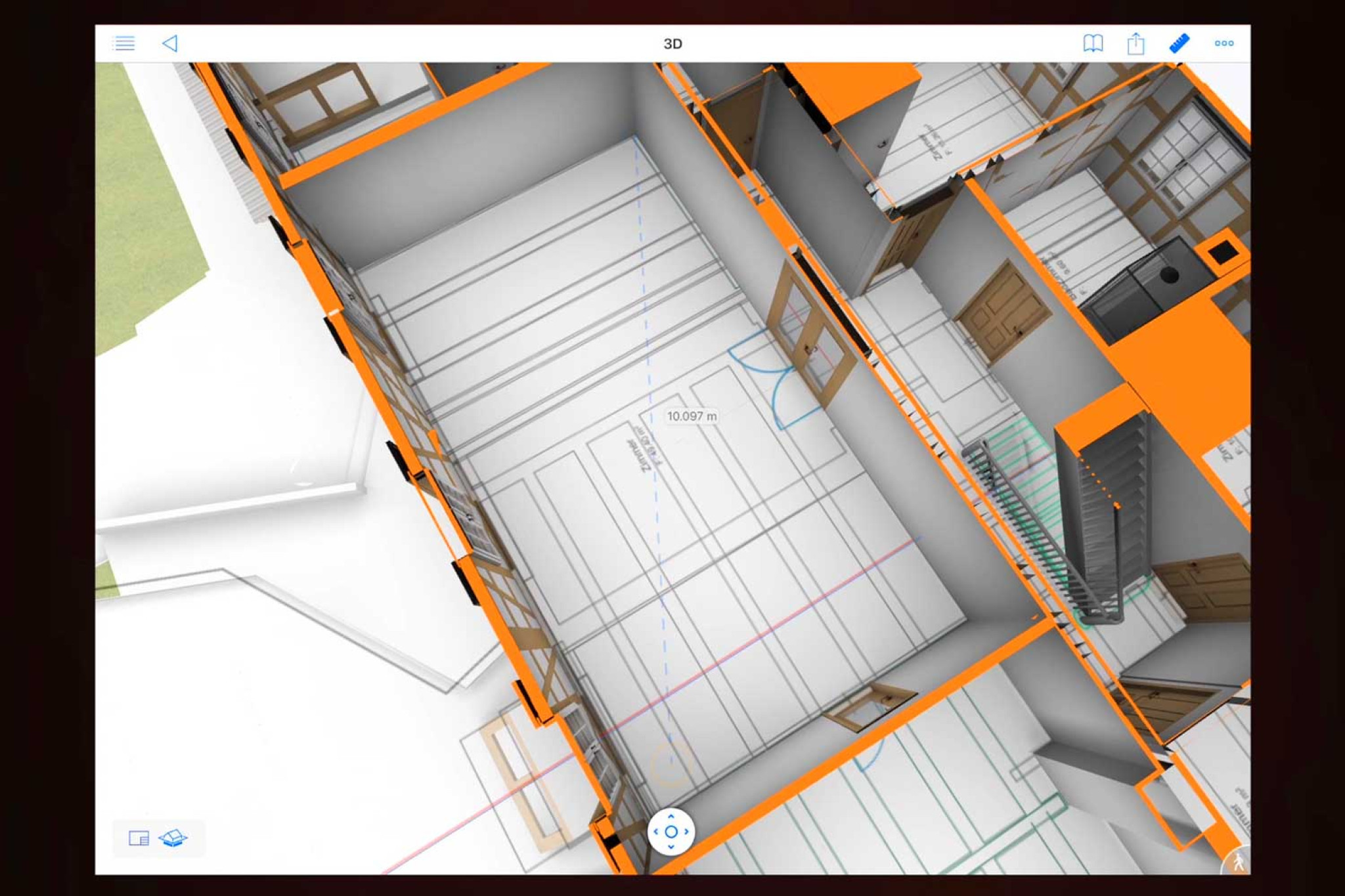

Les modèles BIMx d’ HMQ sont des modèles 3D géométriquement exacts, issus d’un relevé de bâtiment à partir duquel laserscanning 3D . L'application BIMx permet en outre de consulter de manière fiable les dimensions et les surfaces dans le plan ou le modèle 3D.

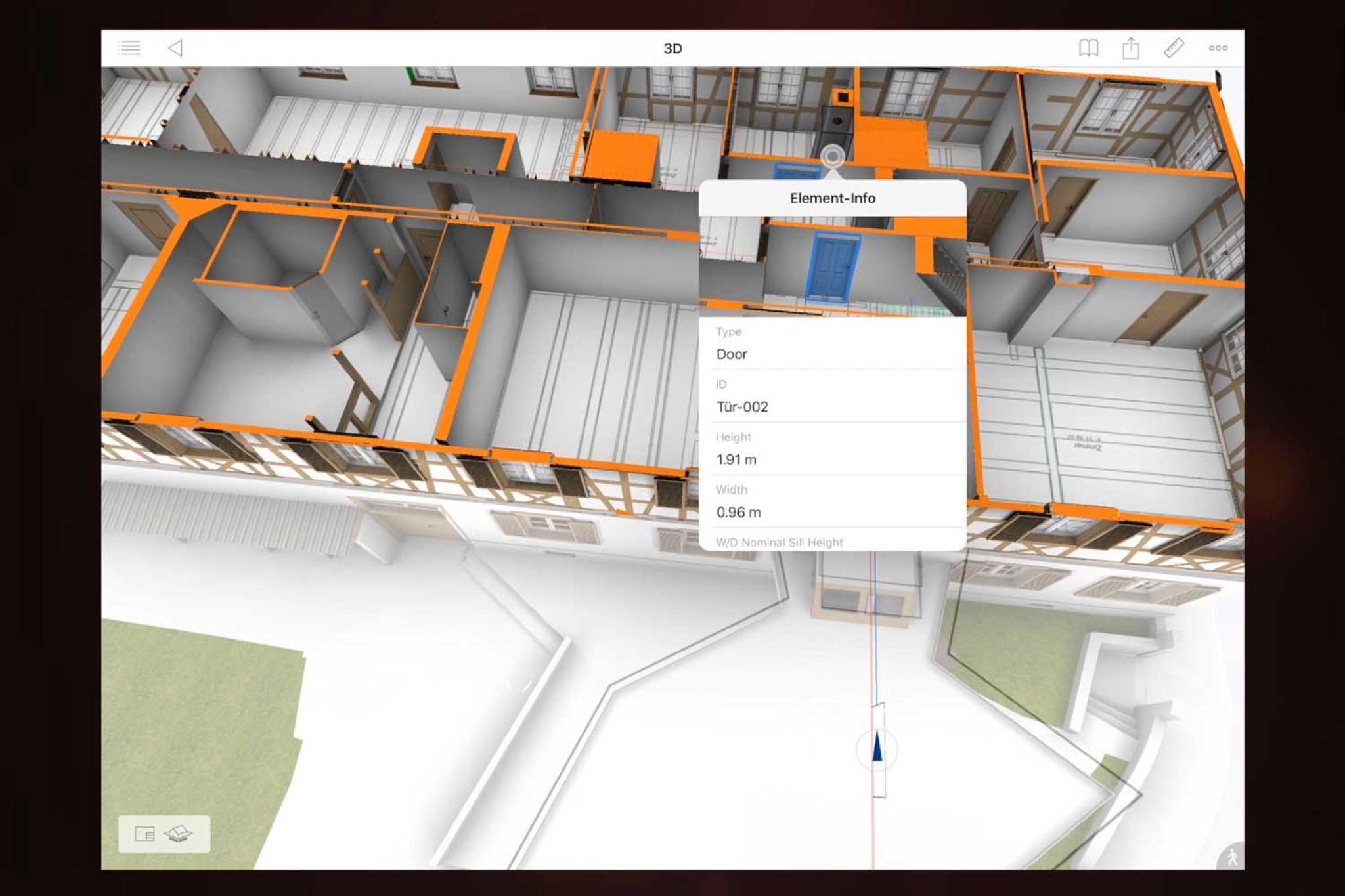

Les modèles 3D sont modélisés à l'aide de composants 3D « intelligents », de sorte qu'une porte est construite comme une porte, une fenêtre comme une fenêtre ou un mur comme un mur. Cela peut sembler trivial, mais c'est très important et décisif lorsqu'il s'agit de pouvoir travailler efficacement avec les données 3D dans le projet. De cette manière, toutes les informations peuvent être consultées pour tous les composants et, si nécessaire, complétées par des attributs supplémentaires.
Les modèles 3D d'HMQ s sont conçus de manière épurée. Cela signifie qu'ils ne sont pas surchargés d'informations superflues, mais qu'ils reprennent les éléments 3D essentiels dans une structure de données bien organisée, ce qui permet un traitement efficace des projets.
Modèles BIMx 3D pour les présentations et les réunions
Ce qui est formidable avec BIMx, c’est que les modèles 3D ne sont plus limités à un ordinateur de bureau, mais peuvent être présentés partout – que ce soit sur le chantier, dans une salle de réunion ou lors d’un entretien chez le maître d’ouvrage – de manière simple et mobile, sur une tablette ou un smartphone. Les modèles 3D BIMx d’ HMQ sont donc d’une grande utilité lors des réunions en équipe ou avec le maître d’ouvrage.
