Construction dans l'existant : HMQ définit de nouvelles normes BIM | 11/06/2020
HMQ a élaboré des normes BIM novatrices pour la conception BIM dans le parc immobilier existant. L'entreprise renforce ainsi son rôle de leader dans le domaine de la « mesure architecturale et du bâtiment » en Suisse et continue de développer l'intelligence des modèles 3D à un niveau élevé.
La qualité de la modélisation des informations du bâtiment (BIM) est tout aussi déterminante pour la planification des transformations, des changements d’affectation et des rénovations que pour les nouvelles constructions. L’ HMQ a donc élaboré des normes BIM pour la construction existante, qui font figure de référence pour la «mesure architecturale et du bâtiment» actuelle en Suisse.
Le nouveau modèle s'adapte à la géométrie du bâtiment existant et crée, à partir de données de mesure ultraprécises, un modèle 3D intelligent contenant une quantité considérable d'informations. Les concepteurs et architectes peuvent réaliser la planification directement dans le modèle.
Combinaison innovante de la 2D et de la 3D
Le niveau de détail géométrique (Level of Detail, LOD) pour les relevés de bâtiments a été entièrement repensé par l'HMQ , qui regroupera désormais deux normes SIA existantes.
Il s'appuie d'une part sur la norme «SIA 400 Élaboration des plans dans le bâtiment », qui traite des données 2D (plans, coupes, vues), et d'autre part sur la norme «SIA 2051 Building Information Modelling (BIM) – Principes fondamentaux pour l'application de la méthode BIM », qui couvre le domaine des données 3D.
Objectif de développement : norme BIM fonctionnelle à l'échelle nationale
La « HMQ » définit cinq niveaux de détail et répond ainsi aux exigences du secteur, qui souhaite disposer d'une définition aussi efficace et fonctionnelle que possible, et uniforme à l'échelle nationale.
Il existe actuellement de nombreuses définitions différentes allant de LOD 100 à LOD 500 – mais selon la développeuse Martina Fink, aucune de ces définitions ne correspond au type de travail spécifique que représente le relevé de bâtiments : « Les définitions existantes sont principalement axées sur les constructions neuves. Nous avons transposé nos connaissances à la conception dans le bâti existant et avons combiné de manière judicieuse les normes existantes », explique la spécialiste en CAO de l'HMQ.

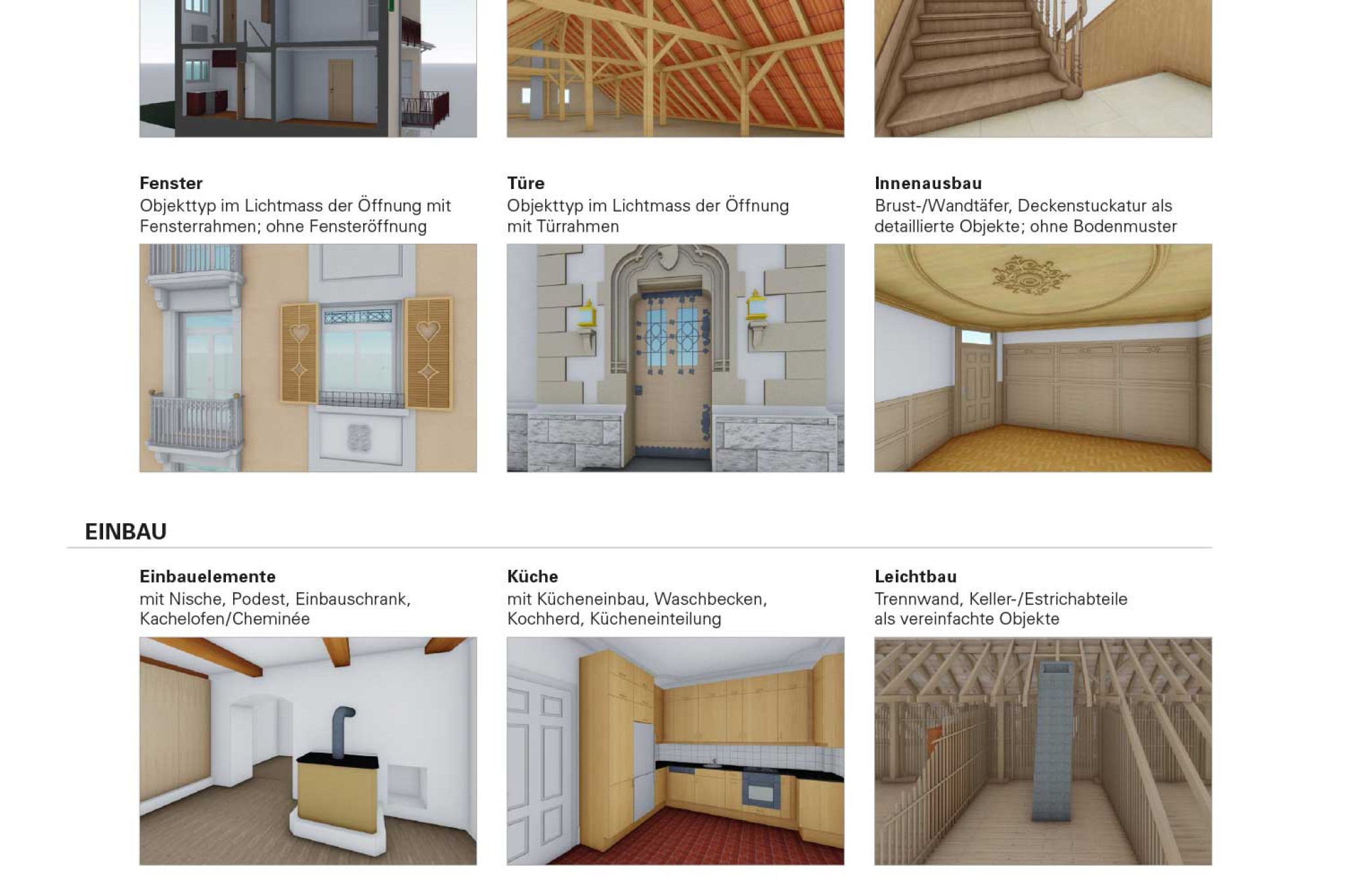

LOD : définition de cinq niveaux de détail
Dans le nouveau modèle, les normes SIA 400 et SIA 2051 fonctionnent donc main dans la main. La développeuse ne fait plus la distinction entre la 2D et la 3D, mais met les deux formats sur un pied d'égalité.
Par conséquent, ces modèles 3D intelligents permettent également de générer des plans en 2D aux échelles de détail habituelles. Le modèle de l’ HMQ propose les niveaux de détail suivants :
- LOD 1:500 = situation, volume du bâtiment
- LOD 1:200 = étude préliminaire
- LOD 1:100 = avant-projet/réalisation
- LOD 1:50 = Réalisation/Exécution
- LOD 1:20 = planification détaillée/protection des monuments historiques
HMQ comble une lacune importante dans le domaine de la construction dans l'existant
« Jusqu'à présent, il n'existait aucune norme applicable à la construction dans l'existant, en particulier pour les modèles 3D. Nous comblons cette lacune grâce à notre savoir-faire et à notre expérience de plus de deux décennies dans le domaine de la planification et de la mesure », explique Daniel Gantenbein, responsable du département HMQ.
« Nous optimisons ainsi la qualité de l'interface avec les architectes et leur fournissons une base de données optimale. Grâce aux différents niveaux de détail (LOD), nous pourrons à l'avenir définir encore mieux relevé de bâtiment les clients le niveau de détail d'un relevé de bâtiment . »
